캐드에서 자동작도 가능한 형식 요것 될까요?

글쓴이 : 에스텍 날짜 : 2012-03-17 (토) 16:19 조회 : 1988

이런 기능처럼..

캐드 잘 못하는 왕초보라자도 쉽게 밀핀?을 절단할수 있게 PG를 제작해보고자 하는데..
(MDI로 할수도 있지만..)

어쨋든,

대략적인 값을 넣어주면

요렇게 짠 하게 나오도록....

관리자

2012-03-17 (토) 17:14

항상 머리쪽에 베이스포인트가 있나요?

관리자

2012-03-17 (토) 17:23

그리고 <베이스포인트 생성위치>가
1) 바닥
2) 핀중심
3) 바닥에서 __MM 지점

이렇게 되나요?

에스텍

2012-03-17 (토) 23:31

바닥에서 몇 mm 지점은

요것요!

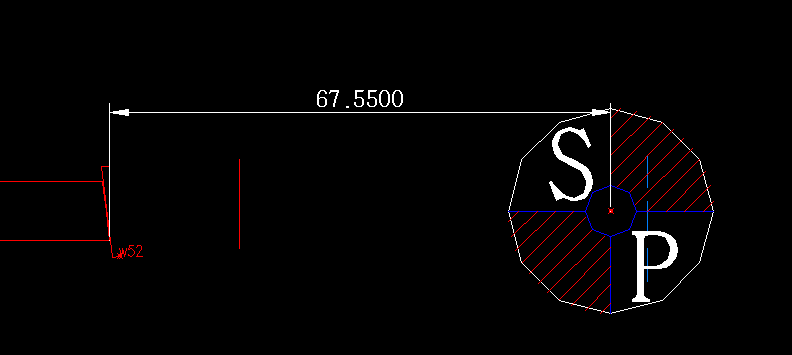

예를 들면, 저 사진은 바닥에서 400mm 지점에 sp가 생성된것.

에스텍

2012-03-17 (토) 23:33

핀 머리부분(pie가 더 큰부분)도 만들게 될까 생각해봤는데 더 복잡해질려나?.

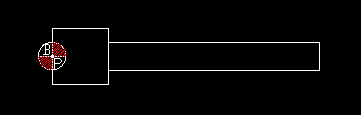

(올려주신 요 그림요)_

어프로치 줄때..어프로치 연장길이 부분도 적어야 할것 같네요. 음..

에스텍

2012-03-18 (일) 14:46

나중에 좀더 복잡하게도 되면,

pin 머리부의 pie 와 두께도 넣게 되고, 회전방지 절단도 같이 되게 되면 좋겠어요.

관리자

2012-03-19 (월) 11:41

도면으로 정리해서 보내주시면
만들어 보겠습니다.

에스텍

2012-03-20 (화) 12:41

메일 첨부하였습니다~.

관리자

2012-03-20 (화) 12:55

감사합니다. 확인했습니다.
